這裡主要是提供USB to UART / TTL / RS232 / RS485 / GPIO / PWM及PL2303 HXD / TB driver 驅動程式等檔案的下載。如果有其它USB to Serial(UART / TTL / RS232 / RS485 / GPIO / PWM)需求或是建議事項萬平科技隨時歡迎您的來信指教。

下述的說明檔案、影片及內容只適用於本公司製作的USB轉換器產品(晶片為最新款的第五代PL2303 --> PL2303 HXD) 或PL2303TB晶片

PL2303 HXD /PL2303TB原廠驅動程式Driver
OS Version
描述
更新日期
檔案大小
檔案下載
  • Windows 98/ME
  • Windows 2000 / XP / Server2003 (32 & 64-bit) WDM WHQL Driver: v2.1.51.238 (2013-10-22)
  • Windows Vista/7/8/8.1/10 (32 & 64-bit) WDF WHQL Driver: v3.8.18.0 (2017-10-17)
  • Installer version & Build date: 1.19.0 (2017-10-31)

因為使用的是installshield做成的installer driver,所以當您的OS:

  1. 是英文OS時,安裝過程就會自動呈現英文畫面。
  2. 是中文繁體OS時,安裝過程就會自動呈現中文繁體畫面。
  3. 是中文簡體OS時,安裝過程就會自動呈現中文簡體畫面。
  4. 是日文OS時,安裝過程就會自動呈現日文OS畫面。

PL2303 HXD 於Win7 x64下的測試影片及說明

PL2303 HXD 於Win8 下的測試影片及說明

2017/11/12
7176 KB
PL2303 Windows driver
  • WinCE

WinCE因是客製化的PL2303 driver,原廠目前有提供標準的SDK,可安裝於WinCE 5.0上的x86或是ARM CPU的OS。如果是其它的WinCE則是需要客製化 。

PL2303 HXD 於WinCE下的測試影片及說明

2008/6/23

ARM:35 KB

PL2303 WinCE driver(ARM CPU)
x86:30 KB
PL2303 WinCE driver(X86 CPU)
  • Mac

如果您的機器是Mac 10.6以上,且CPU是Intel 32 bit或是 64 bit

PL2303 HXD 於Mac下的測試影片及說明

2014/09/18
1353 KB
PL2303 Mac driver(10.6以上)
如果您的機器是Mac 10.1以上,且CPU是PowerPC或是機器是Mac 10.4,且CPU是Intel 32 bit時
2007/03/21
63 KB
PL2303 Mac driver 10.X
如果您的機器是Mac 8/9 時
2005/07/19
11 KB
PL2303 Mac driver (8/9)
  • Linux

Linux 的OS kernel版本只要有在2.4.31以上,直接插入PL2303 HXD(最新款的第五代PL2303) 就可使用。

PL2303 HXD 於Linux下的測試影片及說明





  • Android

Android 的OS版本需要在3.2以上。不管是Android平板或是手機,只要具有USB host API功能都可以適用。

  1. 開發會用的到JAR檔案
  2. 多個Demo 程式(APK格式),可以讓您直接安裝於Android上測試。Demo程式可以做loopback或是與另一個console 程式(如Windows OS上的超級終端機)做傳送、接收資料等動作.
  3. Demo程式的source code.
  4. JAR檔案的相關說明文件
  5. SDK version: v1.0.0.15

PL2303 HXD 於Android下的測試影片及說明

2017/05/20

10,910 KB

PL2303 Android driver



PL2303 HXD /PL2303TB原廠的測試程式
OS Version
描述
更新日期
檔案大小
檔案下載
Windows OS(98 / Me / 2k / XP / Vista / Win7 / Win8)
檔案名稱: RadipTest.exe

這是原廠用來針對單一條cable,只做Tx,RX時的測試。 也就是一般俗稱的loopback 測試, 測試時需將Tx、Rx給短路在一起(含有測試程式的說明文件)。

注意: 該RadipTest無法適用OP-103X(USB to RS485)系列的產品

2011/6/25

118 KB

RadipTest程式下載
507 KB
說明文件下載
Windows OS(98 / Me / 2k / XP / Vista / Win7 / Win8)
檔案名稱: CableTest.exe

原廠使用一般的Null modem線, 一端連接com port 1,一端連接PL2303 Cable(DB9), 看功能是否正常,測試時會測試所有RS-232的訊號(不同的Buad rate、Stop bit、 Parity bit、Tx、Rx ,並且測試RTS、CTS、DTR、DCD、RI等訊號線是否正常)。

上述的CableTest程式也可以直接測試主機板上的實體com port,也就是主機板上的com port 1及com port2。

該CableTest程式可以適用本網站裡面所有的產品...

2011/6/25

119 KB

CaleTest下載
Windows OS( 2k / XP / Vista / Win7 / Win8)

PL2303 HXD有提供 4個GPIO,也就是您可以控制該腳位的H/L,或是用來讀取現在外部的變化(H/L)。

常見應用:控制電源開關上面的繼電器 (relay)

整包檔案有說明如何使用GPIO,並有Source code提供,以將功能實做到您的程式裡。

SDK version: v1.0.0.1

2011/7/28
188KB
PL2303 GPIO 程式
Windows OS( 2k / XP / Vista / Win7 / Win8)

PL2303TB除了基本的UART (Tx / Rx / DTR / DSR / RTS / CTS / RI / DCD)功能之外,還提供了4 PWM , 12 GPIO 及多組Clock 頻率輸出功能...

常見應用:馬達的轉數控制、峰鳴器、恆電流

整包檔案是用旺玖原廠出的PL2303TB demo board來做示範.. 可以自行利用所提供的DLL及API文件做出自己的控制應用軟體

SDK version: v1.0.0.6

2014/3/1
2729KB
PL2303TB程式



PL2303 HXD / PL2303TB原廠的使用手冊
OS Version
描述
更新日期
檔案大小
檔案下載
Windows OS(98/Me/2k/XP/Vista/Win7/ Win8)
安裝Windows OS 的PL2303 驅動程式(含移除過程)過程。

2013/10/29

1589 KB

下載
Mac OS 10.X以上
  1. 安裝Mac OS 的PL2303 driver(含移除過程)過程。
  2. 使用Modem的測試方式。
  3. 使用ZTerm測試方式

2011/5/13

1330 KB

下載
Linux
Linux上的一些操作方式,可以參考該手冊。

2003/2/15

5 KB

下載







PL2303 HXD / PL2303TB的文件及線路圖
文件名稱
描述
更新日期
檔案大小
檔案下載
DataSheet
這是PL2303 HXD的Datasheet, 有興趣瞭解PL2303 HXD的詳細功能,可以下載來看看。
2011/8/6

716KB

PL2303 HXD 說明文件
Schematic
這是PL2303 HXD的建議線路圖。

2011/8/6

24KB

PL2303 HXD 建議線路圖
DataSheet
這是PL2303 TB的Datasheet, 有興趣瞭解PL2303 TB的詳細功能,可以下載來看看。
2014/1/13

1005KB

PL2303 TB 說明文件



USB產品的一些好用工具
文件名稱
描述
更新日期
檔案大小
檔案下載
USB View (Windows 版本)
這個程式可以用來看一些USB產品裡面的敘述,如

從Device Descriptor可以看到製造商名稱、VID、PID等等。

從Configuration Descriptor可以看到MaxPower是多少。

2011/8/10

40KB

USB View 下載





com port程式 可用於 PL2303HXD /PL2303TB上

文件名稱

描述

更新日期
檔案大小
檔案下載

超級終端機(Windows 版本)

中文繁體版

這是一支大家都熟悉的Com port應用程式,只要安裝Windows 2k或是Window XP的作業系統時,就會附的一支好用的程式。 只不過到了Vista及Win7時,微軟就沒有再附這一支程式了。

這一支程式是從中文繁體版的WinXP裡面找出來的,可以直接安裝在Vista / Win7上直接用。

2011/8/10

180KB

下載



超級終端機(Windows 版本)

英文版

這是一支大家都熟悉的Com port應用程式,只要安裝Windows 2k或是Window XP的作業系統時,就會附的一支好用的程式。 只不過到了Vista及Win7時,微軟就沒有再附這一支程式了。

這一支程式是從英文版的WinXP裡面找出來的,可以直接安裝在Vista / Win7上直接用。

2011/8/10

181KB

下載
應用程式的Source Code
因有幾支程式是有完整的Source Code,故目前只提供有購買的買家, 全部檔案約有14~15MB左右。

如有您有需要時,請來信索取,我會使用mail方式來寄檔案。





萬平科技產品的使用手冊
文件名稱
描述
更新日期
檔案大小
檔案下載

OP-1012產品說明書

USB to TTL 3.3V PL2303 HXD

  1. USB to TTL的產品
  2. 其UART的電器特性是TTL 3.3V
  3. 除了一般標準的UART使用之外,還可用於Arduino、Labview上
  4. 該份說明書有提供Windows、WinCE、Linux、Andriod、Mac 等OS上的操作說明(YouTube影片)
  5. 該份說明書有提供USB 3.0、 Win8、 可做輸出500mA、可做省電功能、可做固定com port address等Youtube影片檔案
2012/11/21
190KB
OP-1012產品說明書下載

OP-1010產品說明書

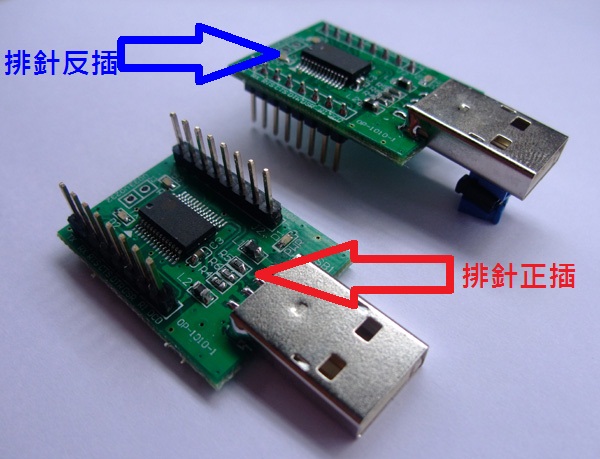

USB to TTL 1.8~3.3V PL2303 HXD

  1. USB to TTL的產品
  2. 其UART的電器特性是可以支援TTL 3.3V
  3. 這個版本另外提供 4 GPIO的開發應用(YouTube教學影片)
  4. 這個版本可以做最完整的UART開發及應用
  5. 該份說明書有提供Windows、WinCE、Linux、Andriod、Mac 等OS上的操作說明(YouTube影片)
  6. 該份說明書有提供USB 3.0、 Win8、 可做輸出500mA、 可做省電功能、可做固定com port address等Youtube影片檔案
2013/7/7
445KB
OP-1010產品說明書下載

OP-1010-25V產品說明書

USB to TTL 2.5V PL2303 HXD

  1. USB to TTL的產品
  2. 其UART的電器特性是可以支援TTL 2.5V
  3. 這個版本另外提供 4 GPIO的開發應用(YouTube教學影片)
  4. 這個版本可以做最完整的UART開發及應用
  5. 該份說明書有提供Windows、WinCE、Linux、Andriod、Mac 等OS上的操作說明(YouTube影片)
  6. 該份說明書有提供USB 3.0、 Win8、 可做輸出500mA、 可做省電功能、可做固定com port address等Youtube影片檔案
2012/12/6
375KB
OP-1010-25V產品說明書下載

OP-1010-18V產品說明書

USB to TTL 1.8V PL2303 HXD

  1. USB to TTL的產品
  2. 其UART的電器特性是可以支援TTL 1.8V
  3. 這個版本另外提供 4 GPIO的開發應用(YouTube教學影片)
  4. 這個版本可以做最完整的UART開發及應用
  5. 該份說明書有提供Windows、WinCE、Linux、Andriod、Mac 等OS上的操作說明(YouTube影片)
  6. 該份說明書有提供USB 3.0、 Win8、 可做輸出500mA、 可做省電功能、可做固定com port address等Youtube影片檔案
2012/12/26
375KB
OP-1010-18V產品說明書下載

OP-1020產品說明書

USB to RS232 PL2303 HXD

  1. USB to RS232的產品
  2. 其UART的電器特性是標準的RS232
  3. 該份檔案有提供OP-1020對標準RS232產品 ( 外接式數據機 ) 測試的情況
  4. 這個版本可以做最完整的UART開發及應用
  5. 該份檔案有提供Windows、WinCE、Linux、Andriod、Mac 等OS上的操作說明(YouTube影片)
  6. 該份說明書有提供USB 3.0、 Win8、 可做省電功能、可做固定com port address等Youtube影片檔
2011/10/1
344KB
OP-1020產品說明書下載

OP-1020-PC0產品說明書

USB to RS232 PL2303 HXD

  1. USB to RS232的產品
  2. 其UART的電器特性是標準的RS232
  3. 該份檔案有提供OP-1020對標準RS232產品 ( 外接式數據機 ) 測試的情況
  4. 這個版本可以做最完整的UART開發及應用
  5. 該份檔案有提供Windows、WinCE、Linux、Andriod、Mac 等OS上的操作說明(YouTube影片)
  6. 該份說明書有提供USB 3.0、 Win8、 可做省電功能、可做固定com port address等Youtube影片檔案
  7. 帶殼 (CE/ FCC )
2013/9/1
90KB
OP-1020-PC0產品說明書下載

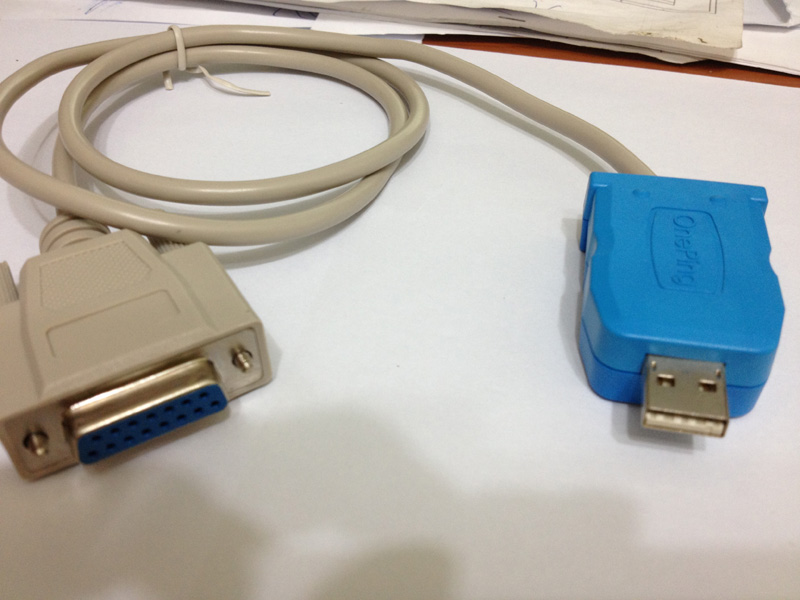

OP-1020-PC1產品說明書

USB to RS232 PL2303 HXD

  1. USB to RS232的產品
  2. 其UART的電器特性是標準的RS232
  3. 該份檔案有提供OP-1020對標準RS232產品 ( 外接式數據機 ) 測試的情況
  4. 這個版本可以做最完整的UART開發及應用
  5. 該份檔案有提供Windows、WinCE、Linux、Andriod、Mac 等OS上的操作說明(YouTube影片)
  6. 該份說明書有提供USB 3.0、 Win8、 可做省電功能、可做固定com port address等Youtube影片檔案
  7. 帶殼帶1米線(CE/ FCC )
2013/9/1
101KB
OP-1020-PC1產品說明書下載

OP-1030產品說明書

USB to RS485 PL2303 HXD

  1. USB to RS485的產品
  2. 其UART的電器特性是標準的RS485
  3. 該份檔案有提供OP-1030對標準的RS485產品 ( 一般的門禁系統)測試的情況
  4. 該份說明書有提供USB 3.0、 Win8、可做省電功能、 可做固定com port address等Youtube影片檔案
2012/11/23
274KB
OP-1030產品說明書下載

OP-1030-PC0產品說明書

USB to RS485 PL2303 HXD

  1. USB to RS485的產品
  2. 其UART的電器特性是標準的RS485
  3. 該份檔案有提供OP-1030對標準的RS485產品 ( 一般的門禁系統)測試的情況
  4. 該份說明書有提供USB 3.0、 Win8、可做省電功能、 可做固定com port address等Youtube影片檔案
  5. 帶殼
2013/9/1
90KB
OP-1030-PC0產品說明書下載

OP-1030-PC1產品說明書

USB to RS485 PL2303 HXD

  1. USB to RS485的產品
  2. 其UART的電器特性是標準的RS485
  3. 該份檔案有提供OP-1030對標準的RS485產品 ( 一般的門禁系統)測試的情況
  4. 該份說明書有提供USB 3.0、 Win8、可做省電功能、 可做固定com port address等Youtube影片檔案
2013/9/1
101KB
OP-1030-PC1產品說明書下載
Insall and Check driver version
  1. 介紹PL2303 HXD driver驅動程式的安裝過程
  2. 檢查確認驅動程式安裝完成後的版本
  3. 使用Win7 x64 中文繁體版做說明
  4. 使用Installer version & Build date: 1.4.17 (2011-5-24)做說明
  5. 可適用OP-101X及OP-102X系列的產品
2011/8/28
1.22MB
下載
SimpleTest on oneping cable

在這裡主要介紹PL2303 HXD的一些簡易測試方式

  1. 使用超級終端機 :可適用OP-1010、OP-1011及OP-1020的產品
  2. 使用旺玖原廠提供的測試程式(RapidTest.exe): 可適用OP-101X及OP-102X系列的產品
  3. 使用外接式的數據機(Modem)測試:可適用OP-102X系列的產品
2011/8/28
2.18MB
下載

可以客製化各式各樣的USB to TTL / RS232 / RS485



如果您對於上述的示範影片(說明文件)有任何問題或是對於本公司製作的USB轉換器(USB to UART/TTL/RS232/RS485)有興趣,隨時歡迎您與我聯絡.
聯絡資料可以到萬平科技網站首頁裡的"訂購方式"或是"聯絡我們"找到.
