圖一
旺玖原廠製作PL2303TB Demo Board
圖二
PL2303TB 開發板
旺玖PL2303TB晶片(設計於2012年)，這是一顆除了有PL2303HXD的UART、GPIO功能之外，另外還有下列強大的功能
您可以直接先下載相關檔案 ( User Manual、API、, DLL )回去研究... 裡面的手冊有寫著各種應用...

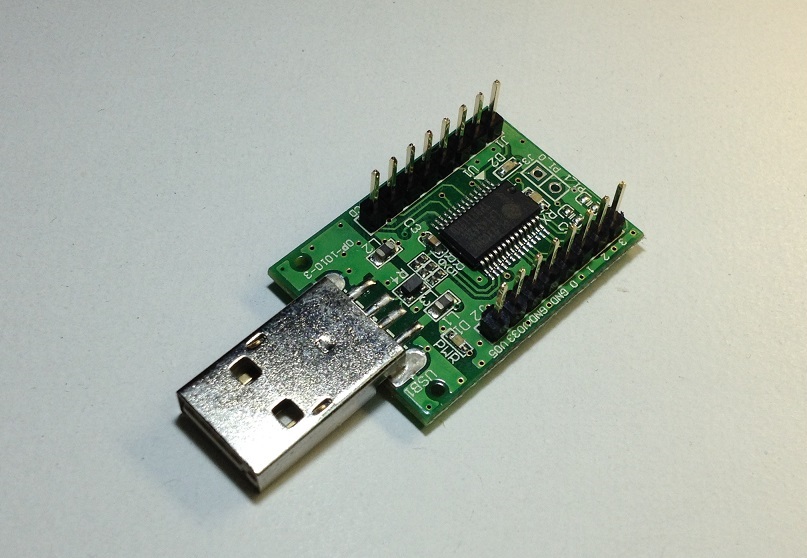

下圖一是旺玖原廠製作PL2303TB Demo Board的外觀，我司一開始有在銷售，
但在買家反應一些使用上的問題後，從2015年5月開始則是銷售我司改良過的PL2303TB 開發板...如下圖二
|
圖一 旺玖原廠製作PL2303TB Demo Board |
圖二 PL2303TB 開發板 |
產品編號：OP-1010-TB
產品使用手冊：使用手冊下載(PDF)
產品主晶片：PL2303TB (PL2303的第五.一代IC)
產地：100%台灣設計及生產
建議現金零售價格： 220元 / pcs (含四條 24AWG規格的杜邦線，定價已含稅)
如果對上述產品有興趣，可到網站首頁的"訂購方式"來訂購本產品
如果對上述產品有任何問題(不管大小問題)，都可以到網站的首頁的"聯絡我們"與我們取的聯繫。
★ 發票名稱: OP-1010-TB
★ TTL(UART)腳位定義說明(PCB上面文字印刷)
|
Pin Name
|
Type
|
TTL Desctiption
|
|
Tx
|
Output
|
Transmitted Data， 其準位是3.3V。 |
|
DTR
|
Output
|
Data Terminal Ready， 其準位是3.3V。 |
|
RTS
|
Output
|
Request To Send， 其準位是3.3V。 |
|
Rx
|
Input
|
Received Data， 可以接受的準位最高可到5V。 |
|
RI
|
Input
|
Ring Indicator， 可以接受的準位最高可到5V。 |
|
DSR
|
Input
|
Data Set Ready， 可以接受的準位最高可到5V。 |
|
DCD
|
Input
|
Data Carrier Detect， 可以接受的準位最高可到5V。 |
|
CTS
|
Input
|
Clear To Send， 可以接受的準位最高可到5V。 |
|
0、1、2、3
|
Input / Output
|
為一般的GPIO，可以當成輸入腳(input)，也可以當成輸出腳(output) 。
輸出腳其準位是3.3V， 應用時除了當成一般LED的指示燈外，也可以當成繼電器的開關，進一步控制一般的電器用品。插座開關的控制 |
|
VO33
|
Output / Power
|
可以提供3.3V、100mA，以供外部的線路使用。 |
|
VO5
|
Output / Power
|
可以提供5V、100mA，以供外部的線路使用。 |
|
GND
|
GND
|
地線 |
★ PWM腳位定義說明
|
Pin Name
|
Type
|
PWM Desctiption
|
|
PWM_0
|
Output
|
使用 DTR 這一個腳位來當作PWM ( 當有使用到DTR作為是PWM時， 其TTL(UART)的Tx,Rx為失效狀態 ) |
|
PWM_1
|
Output
|
使用 DCD 這一個腳位來當作PWM |
|
PWM_2
|
Output
|
使用 DSR 這一個腳位來當作PWM |
|
PWM_3
|
Output
|
使用 CTS 這一個腳位來當作PWM |
★ 12 GPIO腳位定義說明
|
Pin Name
|
Type
|
12 GPIO Desctiption
|
|
GPIO_0
|
Input / Output
|
使用 RI 這一個腳位來當作GPIO |
|
GPIO_1
|
Input / Output
|
使用 DCD 這一個腳位來當作GPIO |
|
GPIO_2
|
Input / Output
|
使用 DSR 這一個腳位來當作GPIO |
|
GPIO_3
|
Input / Output
|
使用 CTS 這一個腳位來當作GPIO |
|
GPIO_4
|
Input / Output
|
使用 GP0 這一個腳位來當作GPIO |
|
GPIO_5
|
Input / Output
|
使用 GP1 這一個腳位來當作GPIO |
|
GPIO_6
|
Input / Output
|
使用 DTR 這一個腳位來當作GPIO( 當有使用到DTR作為是GPIO時， 其TTL(UART)的Tx,Rx為失效狀態 ) |
|
GPIO_7
|
Input / Output
|
使用 RTS 這一個腳位來當作GPIO( 當有使用到RTS作為是GPIO時， 其TTL(UART)的Tx,Rx為失效狀態 ) |
|
GPIO_8
|
Input / Output
|
使用 RX 這一個腳位來當作GPIO |
|
GPIO_9
|
Input / Output
|
使用 TX 這一個腳位來當作GPIO ( 當有使用到TXD作為是GPIO時， 其TTL(UART)的Tx,Rx為失效狀態 ) |
|
GPIO_10
|
Input / Output
|
使用 PI0 這一個腳位來當作GPIO |
|
GPIO_11
|
Input / Output
|
使用 PI1 這一個腳位來當作GPIO |
★ Multi-Output Clock腳位定義說明
|
Pin Name
|
Type
|
Multi-Output Clock Desctiption
|
|
Clock Out 0
|
Output
|
使用 GP0 這一個腳位來當作Multi-Output Clock |
|
Clock Out 1
|
Output
|
使用 GP1 這一個腳位來當作Multi-Output Clock |

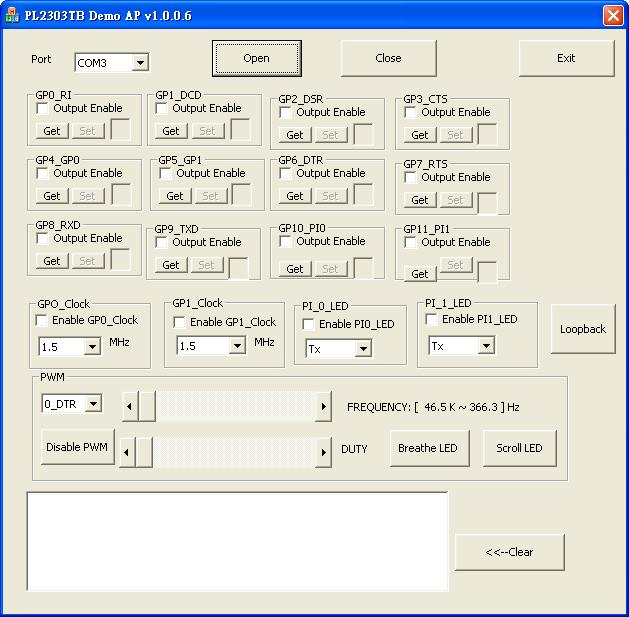

下圖三則是PL2303TB 的應用範例程式介面(v1.0.0.6)..
圖三
